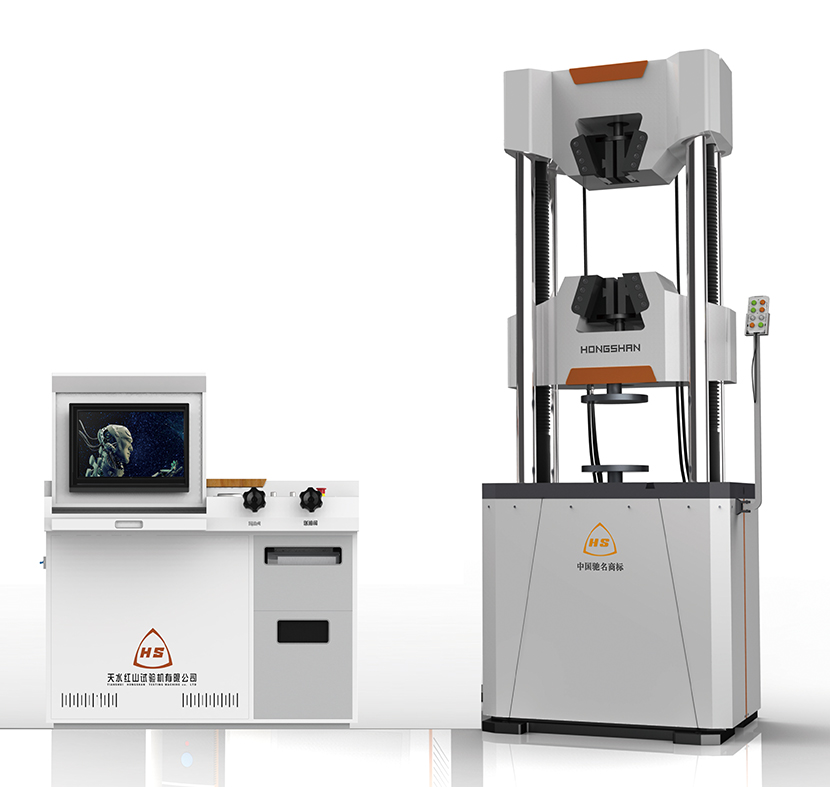

WAW型微机控制电液伺服万能试验机(B型)




WAW型微机控制电液伺服万能试验机(B型)产品说明: 数显液压万能试验机采用油缸下置式主机,主要用于金属的拉伸、压缩、弯曲和剪切试验。试验操作和数据处理符合国际GB/T228-2002《金属材料室温拉伸试验方法》的要求,如果改变结构形式及更换相关零件,可同时满足ASTM、ISO等国际相关标准的要求



产品介绍:


WAW型

微机控制电液伺服万能试验机( B型)


产品说明:

      数显液压万能试验机采用油缸下置式主机,主要用于金属的拉伸、压缩、弯曲和剪切试验。试验操作和数据处理符合国际GB/T228-2002《金属材料室温拉伸试验方法》的要求,如果改变结构形式及更换相关零件,可同时满足ASTM、ISO等国际相关标准的要求。本机适用于冶金、建筑、轻工、航天、材料、大专院校、科研单位等领域。

      采用液压加荷、数显测力、结构合理、性能稳定、安全可靠,是广大用户的理想试验设备。



技术参数:

型号规格WAW-300BWAW-600BWAW-1000BWAW-2000BWAW-3000B
最大负荷300KN600KN1000KN2000KN3000KN
负荷示值相对误差±0.5%
负荷测量范围4%~100%



油缸活塞行程200mm200mm200mm250mm
下横梁移动速度450mm/min290mm/min345mm/min345mm/min
试验空间拉伸空间最大450mm最大450mm最大450mm最大800mm
压空间最大600mm最大600mm最大600mm最大1000mm
立柱间有效距离480mm500mm500mm720mm
夹持圆试样直径
φ10-20φ13-26φ20-40φ35-60
φ20-32φ27-40φ35-60φ60-80
夹持板试样直径0-300-15  15-300-4020-40  40-60
弯曲试验两支点距最大300mm最大400mm最大400mm最大800mm最大800mm
剪切试验断面尺寸φ10φ10φ10φ20
减速机功率0.55KW0.75KW0.75KW0.75KW
油泵电机功率2.2KW2.2KW2.2KW3.5KW

主机外形尺寸

(长×宽×高)

  850×550×2158

          mm

   950×650×2255

           mm

     960×620×2370

             mm

 1210×900×3650

          mm


测力计外形尺寸

(长×宽×高)

  560×520×1250

            mm

   560×520×1250

             mm

     560×520×1250

              mm

  800×600×1450

            mm


主机重量2000Kg2500Kg3000Kg9000Kg
测力计重量500Kg500Kg500Kg700Kg
